A continuación se ofrecen como ejemplo algunas estructuras modelizadas con Architrave. De cada una de ellas se indica la solución empleada, los detalles de la modelización y puede descargar el modelo completo para calcularlo usted mismo.

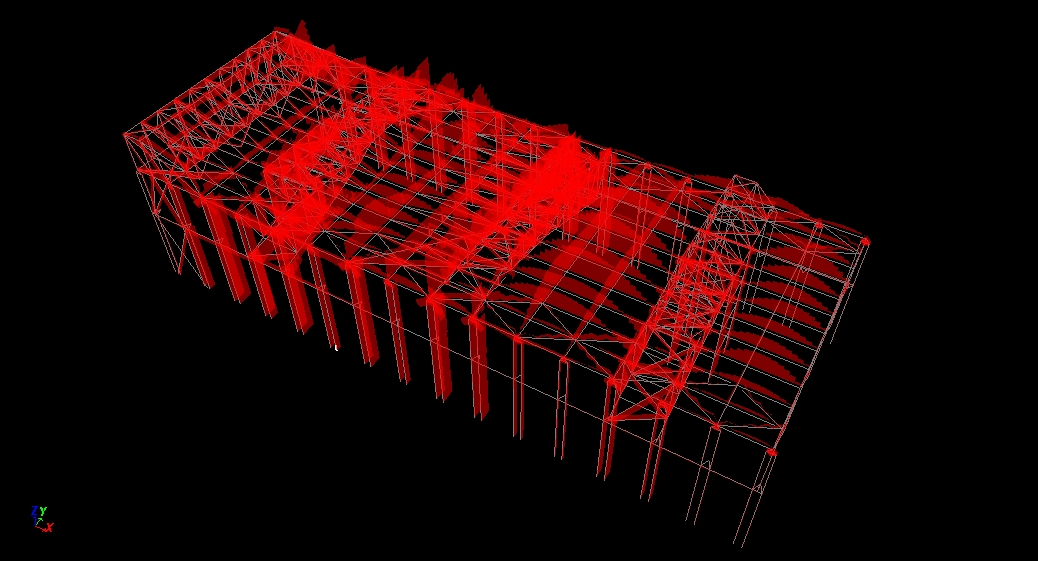

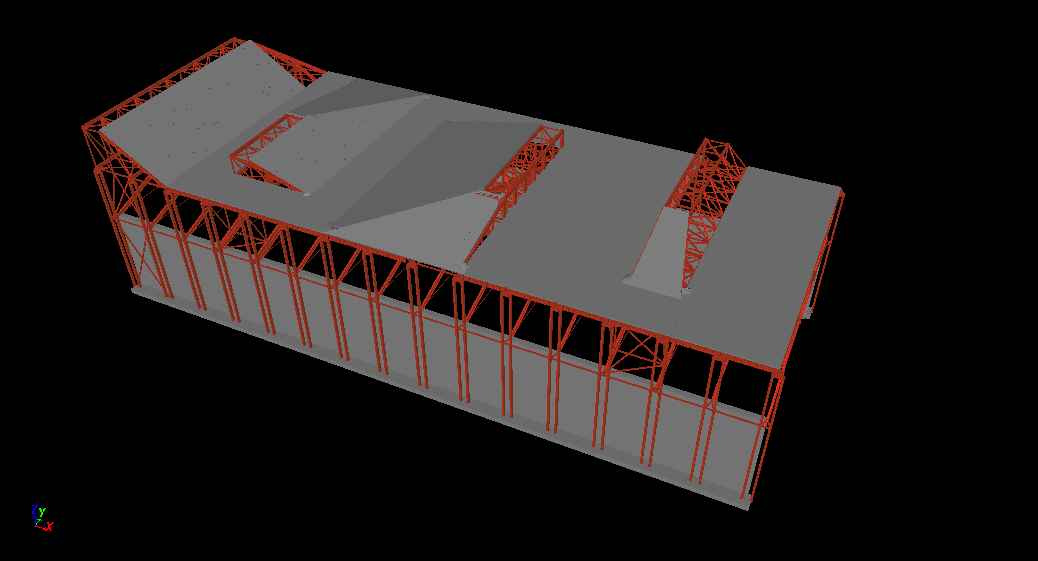

Cubrimiento de antigua estación

Tipo de estructura:  Volumen sobreelevado por encima de estructura original de cerchas metálicas sobre muro de fábrica.
Solución:  Estructura espacial metálica (varias familias) sobre pilares metálicos exentos y con cubrimiento de chapa colaborante.
Modelización:  Chapa colaborante como losa de hormigón a cierta distancia de las vigas y correas metálicas.
Descarga:  estacion.zip (3.54 MB)

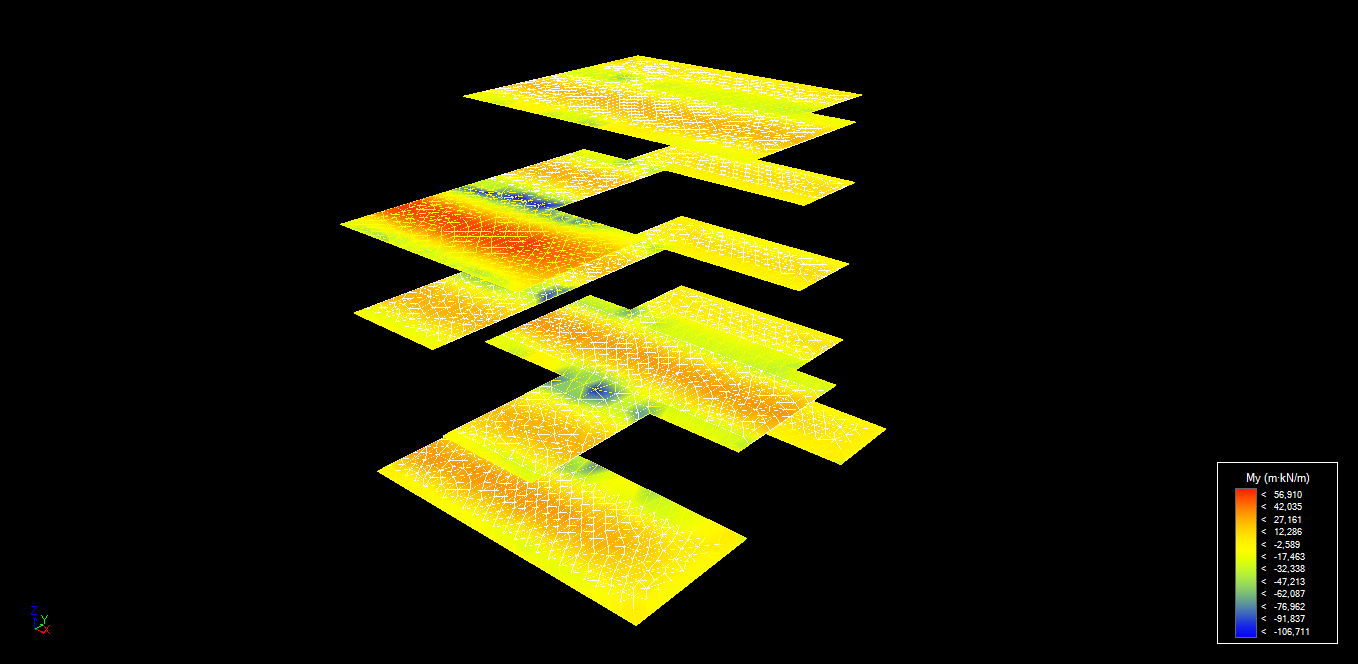

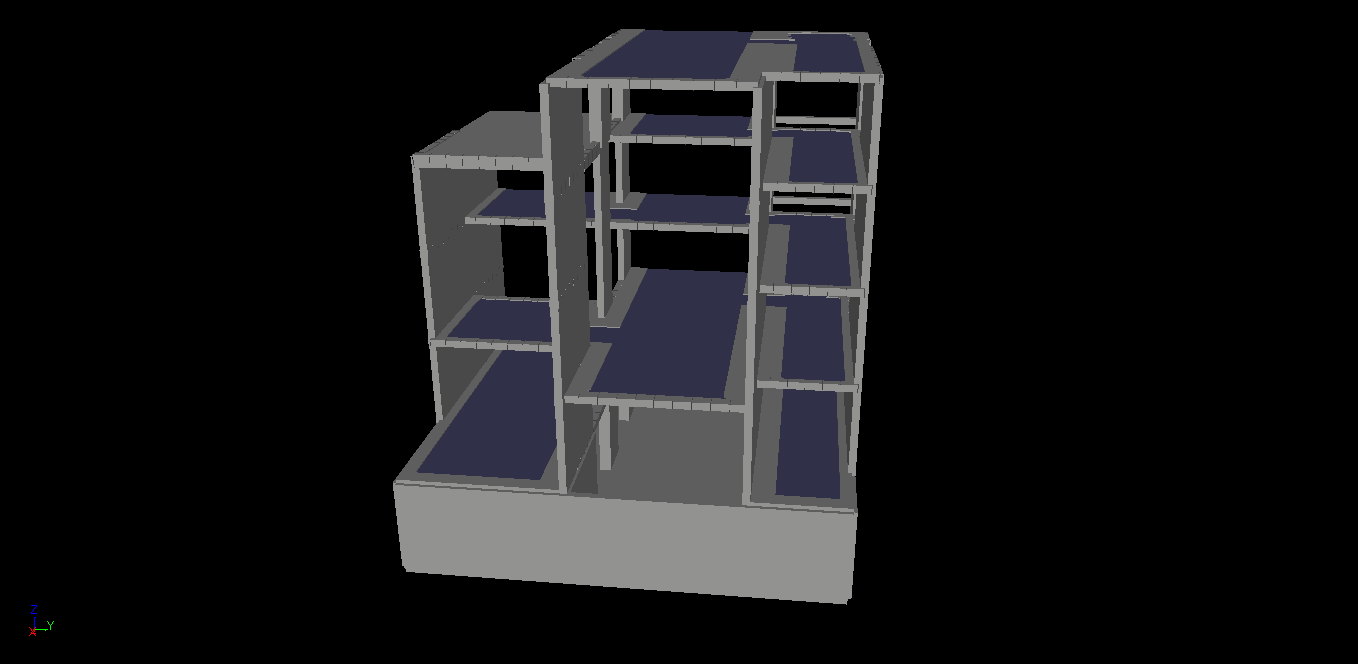

Galería

Tipo de estructura:  4 plantas y sótano, luces medias-grandes.
Solución:  Reticular sobre muros.
Modelización:  Zona aligerada de reticular simulada mediante losa de inercia y peso equivalente.
Descarga:  galeria.zip (2.69 MB)

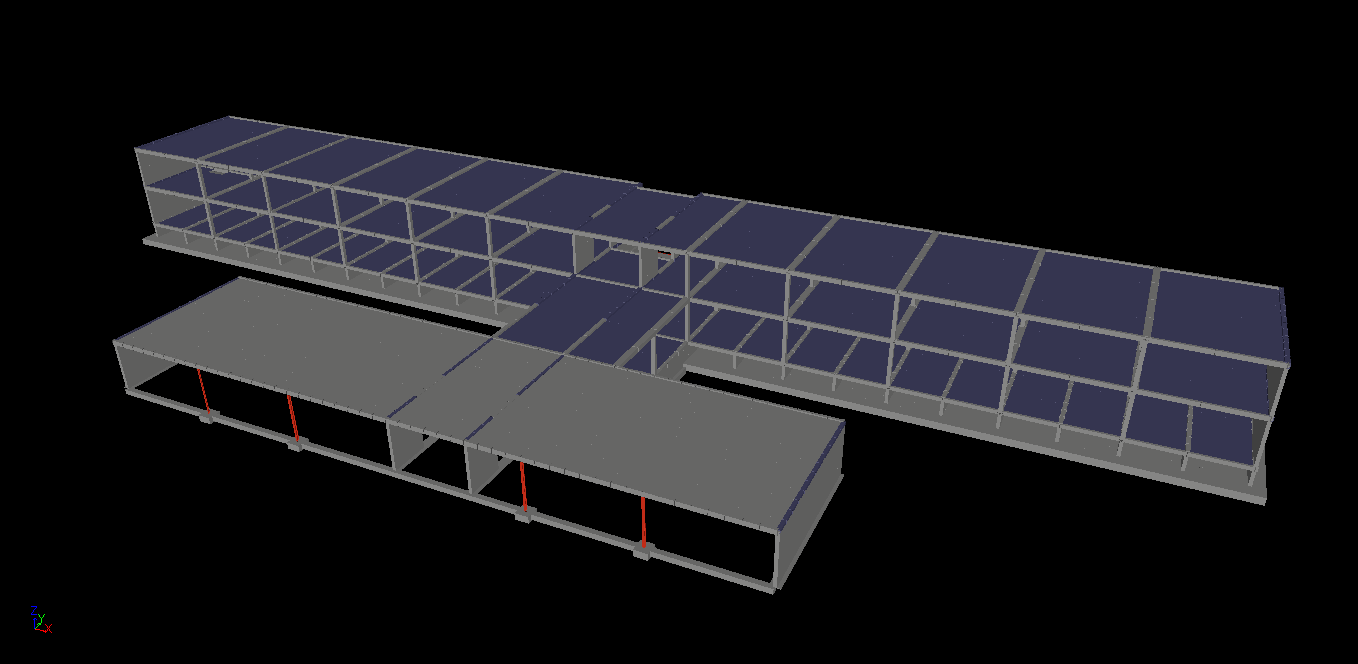

Hospital

Tipo de estructura:  Pórticos.
Solución:  Pórticos de hormigón con forjado de nervios in situ, y pórticos metálicos con losa maciza. Muros de hormigón.
Modelización:  Reducción de rigidez de nudo extremo en pórticos de hormigón.
Descarga:  hospital.zip (6.09 MB)

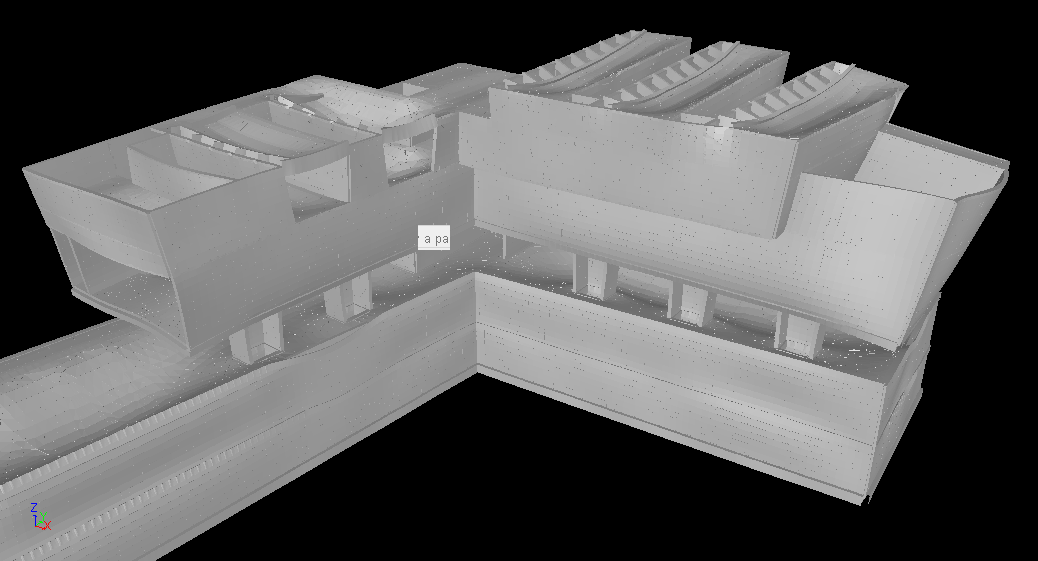

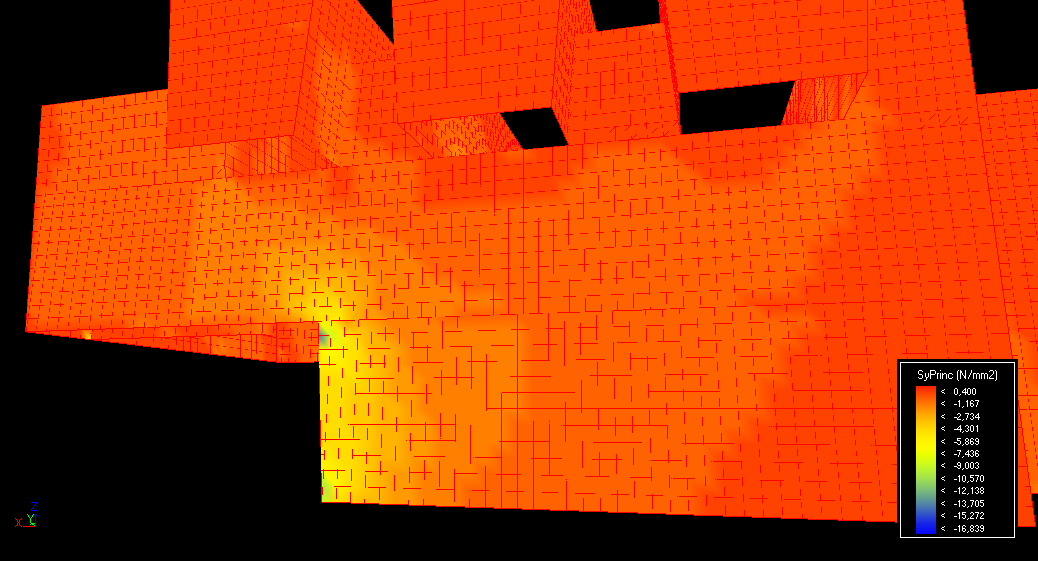

Museo

Tipo de estructura:  Cajón de hormigón, grandes luces.
Solución:  Losas aligeradas y macizas sobre muros y vigas pared de hormigón.
Modelización:  Losa aligerada asimilable a losa maciza de inercia y peso equivalente.
Descarga:  museo.zip (24.07 MB)

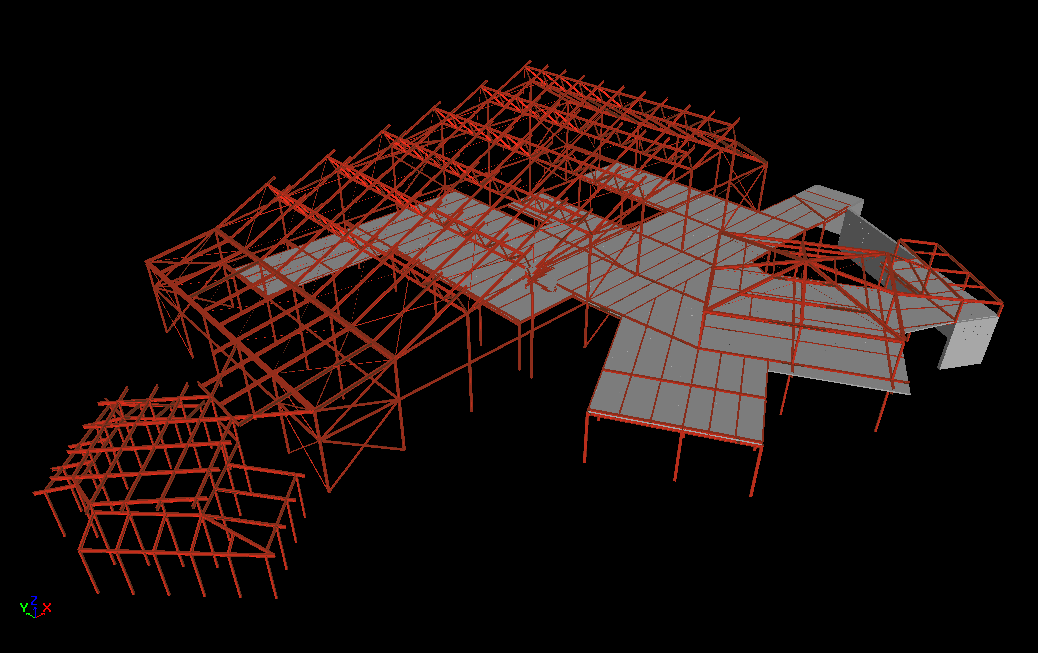

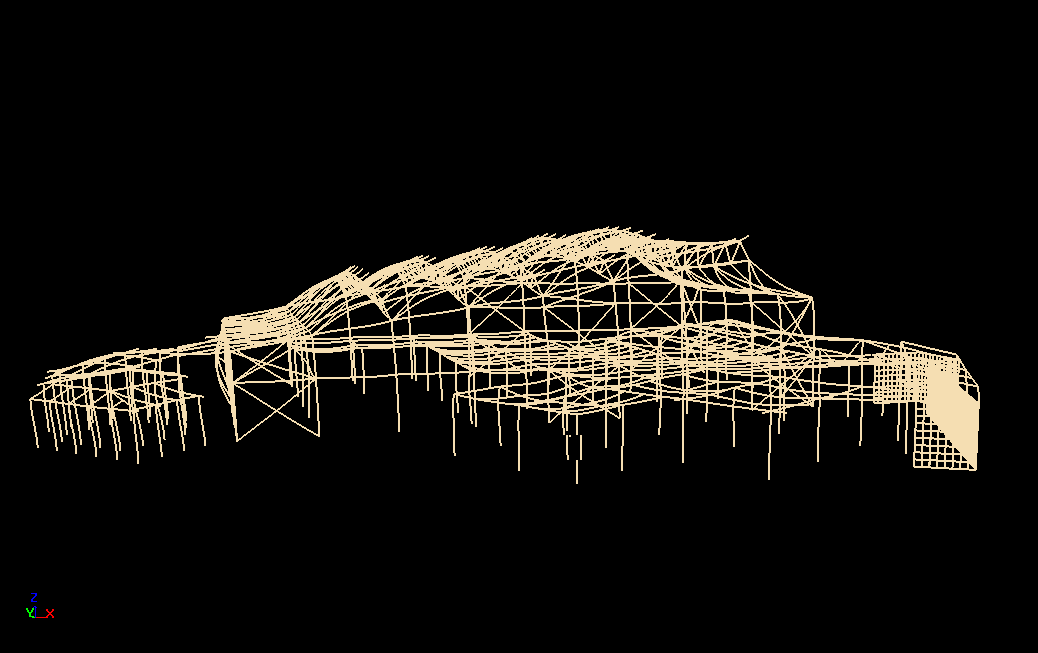

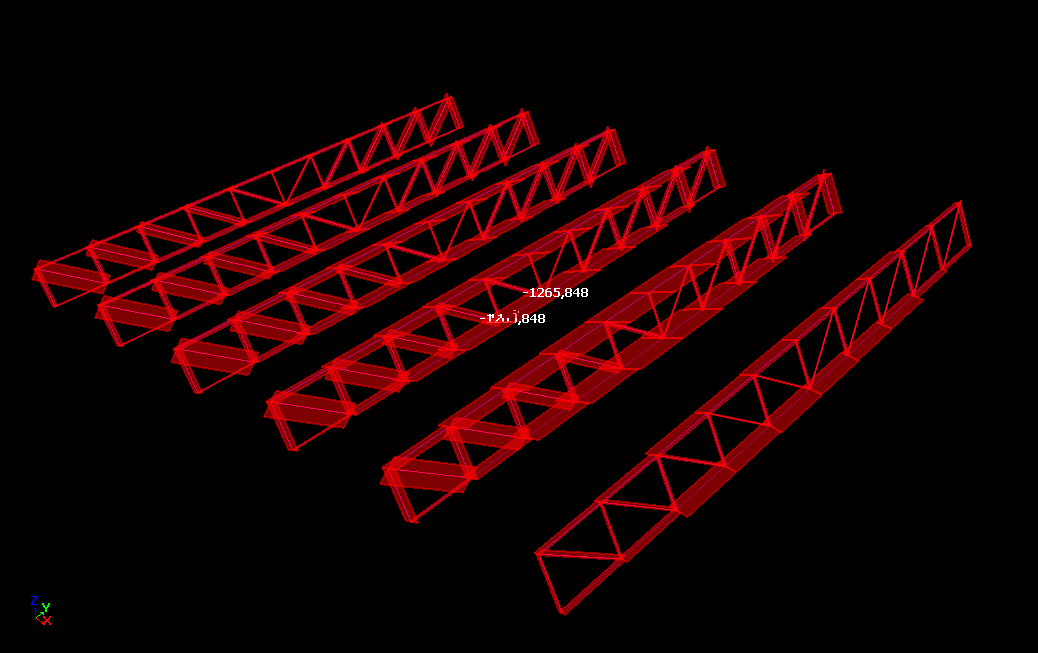

Nave industrial

Tipo de estructura:  Nave industrial de luces medias y forjado intermedio, pabellones anexos.
Solución:  Cubierta de cerchas metálicas y correas, forjado de chapa colaborante, pabellones de pórticos metálicos.
Modelización:  Correas biapoyadas con relajaciones a giro.
Descarga:  naveIndustrial.zip (7.97 MB)
